| اسم العلامة التجارية | Hoston |
| رقم الموديل | HIW-120S |

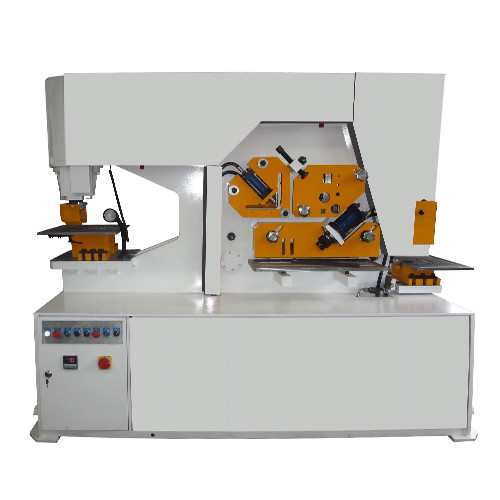

مزدوج الأسطوانات حديد HIW-120S
تصميم الجهاز ممتاز والبنية مستقرة. يتم اعتماد ناقل نقل هيدروليكي والضغط الميكانيكي التقليدي. هناك خمس محطات،حيث a هي محطة مستقلة و BCDE هي محطة مجتمعة.طريق الضرب والقص يمكن تعديله.يمكن اختيار أدوات قطع مختلفة لقطع ،الضرب ،القطع ،غرفة وقطع الصلب المسطح ،الصلب المربع ،الصلب المستدير ،القطب ،صلب الملاك ،صلب القناة ،شعاع I، Z-beam وغيرها من المواد الصلبة الصلبة الشائعة. طاولة العمل مجهزة بخندق T والحكم، والذي هو مريح لتركيب حرة وتعديل الأدوات والقوالب.التشغيل الحر والمستقلكفاءة مضاعفة
| النموذج | HIW-60/D | HIW-90/S/D | HIW-120/S/D | HIW-160/S/D | |
| قدرة المعالجة ((KN) | 600 | 900 | 1200 | 1600 | |
| قوة الشد المادية ((Mpa) | ≤450 | ≤450 | ≤450 | ≤450 | |
| ضربة رم ((ملم)) | 80 | 80 | 80 | 80 | |
| عدد السكتات الدماغية ((أوقات/دقيقة)) ((ملم)) | 8-22 | 8-22 | 8-22 | 8-22 | |
| عمق الحلق ((ملم) | 300 | 355 | 400 | 600 | |
| زاوية القطع | 7° | 8° | 8° | 8° | |
| الحلاقة المسطحة |
أقصى قدرة على القص (سمك*عرض) ((ملم) |
16×250 | 20×330 | 25×330 | 30×355 |
| 8×400 | 10×480 | 16×600 | 20×600 | ||
| قشرة الفولاذ | شريط مربع ((ملم) | 40 | 45 | 50 | 55 |
| القضيب المستدير ((ملم) | 45 | 50 | 60 | 65 | |
| قناة C ((ملم) | 126 | 160 | 200 | 280 | |
| I-beam ((ملم)) | 126 | 160 | 200 | 280 | |
| قشرة الزاوية | 90 درجة من القص ((ملم) | 120 × 10 | 140×12 | 160×14 | 180×16 |
| 90 درجة من القص ((ملم) | 70 × 8 | 70 × 10 | 80×7 | 80 × 10 | |
| حفر الثقوب |
(ماكس) يضرب (كاباسي) (قطر*سمك) ((ملم) |
25×16 | 30×20 | 35×25 | 38×30 |
| المحرك | 4 | 5.5 | 7.5 | 11 | |
| البعد ((ملم) | 1650 × 800 × 1780 | 1950×900×1930 | 2350 × 980 × 2100 | 2680 × 1060 × 2380 | |
السلسلة القياسية
عامل واحد فقط يمكنه العمل على هذه الآلة.
مع مجموعة واحدة من الوحدات القياسية، بما في ذلك مضخة واحدة ومحرك واحد وصمام واحد.
التشغيل اليدوي
بدون نظام تبريد حرارة
سلسلة S:
يمكن لمشغل واحد فقط العمل على هذه الآلة.
مع مجموعة واحدة من الوحدات القياسية، بما في ذلك مضخة واحدة ومحرك واحد وصمام واحد.
التشغيل اليدوي
نظام التشبيك التلقائي في محطة قشر الزوايا والصفائح
نظام تبريد درجة الحرارة
سلسلة D:
عامل حديد مزدوج العمل (وهذا يعني أن عاملين يمكنهما العمل على الآلة في نفس الوقت)
مع مجموعتين من الوحدات الهيدروليكية، بما في ذلك مضختين ومحركين وصمامات.
نظام التشبيك التلقائي في محطة قشر الزوايا والصفائح
نظام تجميد الحرارة
الوظائف القياسية:
الاختراق؛ الزاوية، اختراق القناة C؛ اختراق H-beam
قشر الزاوية؛ قشر الشفرات المستديرة؛ قشر الشفرات التربيعية؛ قشر الشفرات المسطحة؛ قشر الزاوية
القشرة
وظائف اختيارية:
حفر الأنابيب
حفر الأنابيب
اضغط على الفرامل
انحناء الزاوية
نصف قطر الزوايا
تدوير الزوايا
التدوير الثنائي الجانبي
لا شيء
التوصيل في القناة C
قشر الشعاع
شق القناة
|
|
محطة الضرب
2نظام التغيير السريع للحفاظ على المكسرات لتغيير أدوات الخنس السريعة. 5.الجهاز المزلق مع ألواح قابلة للتبادل من فتحات مختلفة للحد من التشوه هو معيار على جميع النماذج |
|
محطة قشرة القضبان المسطحة
1شفرة أعلى مصنعة خصيصاً لإعطاء قشر نظيف مع الحد الأدنى من التشوه. 2الشفرة السفلية لديها أربع حواف قابلة للاستخدام. 3درجة متغيرةng على الزاوية fl(أنجي) 4-بسهولة قابلة للتعديل 5طاولة دعم مع أدلة لموقع دقيق. |
|
|
محطة قشر الزاوية
1قشر واحد بدون فقدان المواد والحد الأدنى من التشوه 2.45 درجة مقطوعة سهلة ونظيفة. 3شفرات ثابتة بأربعة حواف قابلة للاستخدام 4.يمكن اختيار نصف قطر الزاوية على الشفرات المتحركة للحصول على أفضل النتائج على الزوايا الصغيرة أو الكبيرة |
|
محطة قشر القضبان
1.حافظة واحدة لأحجام مختلفة من قشر القشر مربع والقشر المستدير. 2أدوات القطع القناة والقطاع الاختيارية متوفرة لمعظم النماذج. |
|
|
محطة التقطيع
2.حاجز أمان متصل بالكهرباء لأقصى قدر من الأمان والرؤية 3جدول قياسات متضمن مع توقف للموقع الدقيق. |
